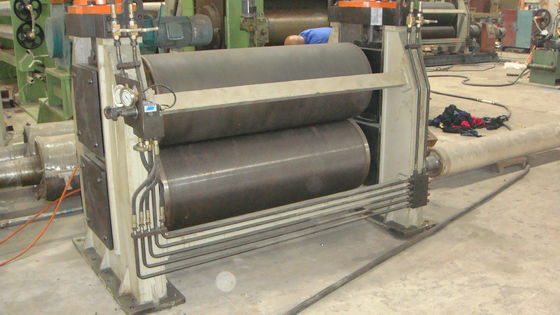

Einzelne Haut-Tür-Platte walzen die Formung von Maschinen-Breite von 400mm bis 600mm kalt

5 Tonne hydraulisches Uncoiler

1. Maschinenrahmen: Schweißensstruktur mit Schuss lastingtreatment

2. Beschreibung: Setzen Sie die Spule zum Dorn, der Hydrozylinder festzieht die Spule.

3. Stellen Sie die Maschine, der Motor fährt den Dorn zuerst an, dann wird das Stahlblech dem Planieren freigegeben

4. Elektrische freigebende Spule, hydraulische Erweiterung, Spannung

5. Gewichtskapazität: 5 Tonne

6. Identifikation: 508mm

7. Leistungsstärke: 5,5KILOWATT

8. Hydrauliksystem-Energie: 4KILOWATT

2). 7 Rollen-Nivelliergerät

1. Einziehende Klemme mit 2 Rollen, Planieren mit 7 Rollen
2. Planieren des Rollendurchmessers: ungefähr Φ 90Millimeter
3. Planieren des Rollenmaterials: hohe Qualität 40Cr
4. Wärmebehandlung des Planierens der Rolle: Oberflächenhallo-frequenz löschen Behandlung
5. Planieren von Leistungsstärke: 4KILOWATT

3). Servofütterungsmaschine

1. Servoleistungsstärke: 3KW
2. Servobewegungsmarke: YASKAWA (JAPAN)
3. Um genau zu fordern ziehen Sie das Blatt in Stanzmaschine entsprechend dem Satzprogramm ein

4). Hydraulische vorlochende Maschine

1. Lochmatrize: Bewegungen Cr12, Prozess löschend
2. Lochmatrize Größe: entsprechend Zeichnung
3. Lochende Energie: 15KW
4. Lochen gesteuert durch PLC

5). Zugseil-Behälter-Rolle, die Maschine bildet

1. Formung der materiellen Stärke: 1.5-2.5mm
2. Formung der materiellen Art: GI oder Kohlenstoffstahl
3. Maschinen-Rahmen: Stahl der hohen Qualität, der geschweißt wird und Behandlung gemildert ist
4. Wellen-Material: mildernde Stahlbehandlung der hohen Qualität 40Cr (HB220-260)
5. Wellen-Durchmesser: Φ 65mm
6. Tragen: HRB-Lager (oberste chinesische Marke)
7. Rollen-Material: Stahl der hohen Qualität GCr15 und Rollenoberfläche mit hartem Chrom ≥ 0.05mm
8. Formstation: ≈ 18 Stationen
9. Formung von Geschwindigkeit: 0-15m/min ausschließlich der Lochen/Ausschnittzeit
10. Formung des Motors: ≈15KW
11. Justierbares ≈1.5KW Motorder Breite
12. Größenanpassung: Anpassung der elektrischen Leistung
13. Laufwerksart: Ketten-Antrieb

6). Hydraulischer Ausschnitt u. hydraulische Station

1. Ausschnittart: Hydraulischer Nach-Ausschnitt nach der Rollenformung,
2. Beim Schnitt, Maschinenhalt
3. Ausschnittblattmaterial: Cr12Mov, löschen Behandlung, HRC58-62
4. Hydraulische Stations-Kraft: 15KILOWATT

7). Plc-Kontrollsystem

1. Die gesamte Linie wird durch importierten PLC, LCD-Touch Screen Mensch-Maschine-Schnittstelle gesteuert. Leute wirken auf den PLC ein. Betreiber durch die Einstellung des Programms, um automatisch zu laufen (programmierbare Steuerung) um Prozess zu überwachen und zu steuern, um den Betreiber, um die Fertigungsstraße zu steuern und die Steuerparameter zu ändern und Echtzeitüberwachung von Ausrüstungsstatus, von Betriebsparametern und von Fehleranzeige zu erzielen. Digitale Einstellung der Werkstücklänge, Werkstücklänge justierbar. Echtzeitüberwachung des funktionierenden Status und der Fehleranzeige der Ausrüstung.
2. Operation: manuell/automatisch. Es ist zur Wartung mit dem manuellen Modell bequem und es gibt Notausunterseite auf ihr.

8). Durchbruch-Tabelle

1. Form: Stahlschweißensstruktur, NO-energieausgangsgestell
2. Quantität: 1-teilig
